濾波器1950-1965&2140-2155
| Part No. | 82078 | |
| 電氣 | ||
| 頻率范圍 (MHz) | 8207810 | 1950-1965&2140-2155 |
| 8207811 | 1920-1935&2110-2125 | |
| 8207812 | 1965-1980&2155-2170 | |
| 插入損耗(dB) | ≤1.8/0.5 | |
| 隔離 (dB) | 8207863 | ≥50@1970-2000 |
| 8207864 | ≥50@1940-2000 | |
| 8207865 | ≥50@1985-2000 | |
| 回損/VSWR | ≤-20 dB/1.22 | |
| 互調(diào) (dBc) | ≤-150/155/160 (with 2×20W) | |
| 阻抗 (Ω) | 50Ω | |
| 輸入功率 (W) | ≤200W (avg.) | |
| DC/AISG | By-pass (max. 3000mA) | |
| 防雷保護 | 10KA; 10/350μs pulse | |
| 環(huán)境 | ||
| 工作溫度 | -10°C to +55 °C | |
| 儲存溫度 | -30 °C to +75 °C | |
| 相對濕度 | 5% - 95% | |
| 應用 | 室內(nèi)或室外 (IP67) | |
| 機械 | ||
| 接頭 | 4.3-10 F/M | |
| 包裝 | 1pc /box | |

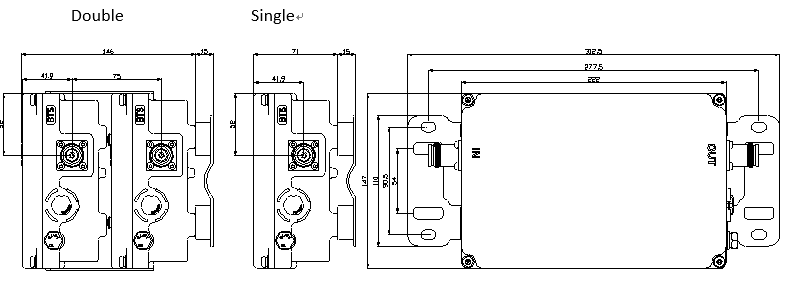

| 代碼 | 類型 | DC pass | 重量(kg) | 尺寸(mm) | 接頭 |
| 8207810 | Single | DC pass all | ≤2.2 | 222*147*71 | 4.3-10 F/M |
| 8207811 | Single | DC pass all | ≤2.2 | 222*147*71 | 4.3-10 F/M |
| 8207812 | Single | DC pass all | ≤2.2 | 222*147*71 | 4.3-10 F/M |
| 82078XX | Double | DC pass all | ≤4.5 | 222*147*146 | 4.3-10 F/M |
